Snímač hladiny alebo tlakový spínač je malé zariadenie, ktoré riadi objem vody nalievanej do nádrže. Bez nej systém práčky nespustí plot, nedostane signál na spustenie prania a nezapne plákanie ani odtok. Aby ste sa neocitli v nepríjemnej situácii pred nefunkčným strojom, je lepšie sa vopred zaoberať miniatúrnym, ale dôležitým zariadením. V tomto článku podrobne popíšeme jeho vzhľad, vnútornú štruktúru, princíp fungovania, možné poruchy a spôsoby overovania.

Ako vyzerá senzor?

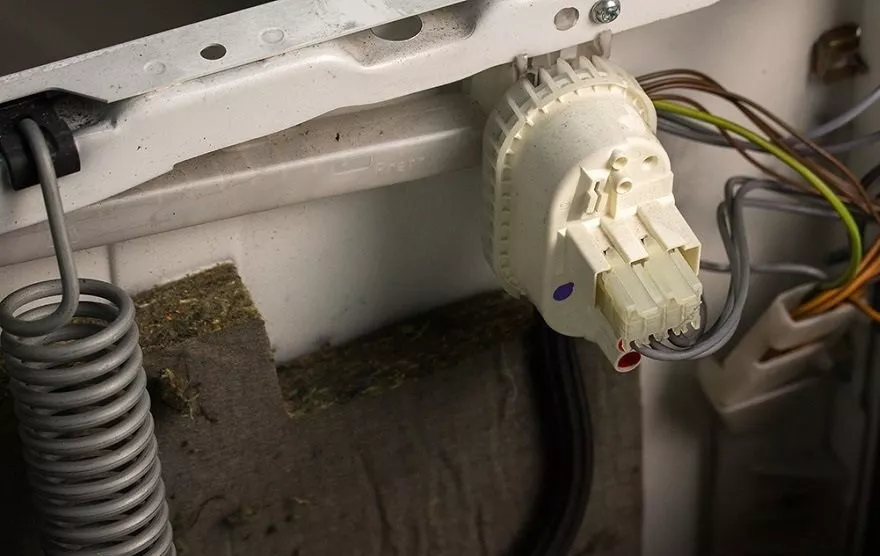

Nájsť tlakový spínač je jednoduché: stačí odskrutkovať horný panel práčky a rozhliadnuť sa. Musíte nájsť malý plastový prvok s okrúhlym vekom - presne tak vyzerá táto časť. Prichádza k nej niekoľko vodičov z riadiacej dosky a jedna dlhá trubica, ktorá klesá. Pripojená je aj špeciálna tlaková nádrž. Princíp činnosti snímača možno opísať nasledovne.

    Kvapalina nahromadená v práčke spôsobuje nahromadenie tlaku v tlakovej trubici.
  1. Akonáhle sa voda a tlak vyrovnajú, spínač sa zatvorí a kontakty sa otvoria.
  2. Kontrolný triak dostane signál o dostatočnom príjme.

Ak tlakový spínač zlyhá, systém nie je informovaný o množstve naplnenej vody. Výsledkom je nedostatočné naplnenie alebo preplnenie.Kvôli nedostatku informácií o stupni naplnenia nádrže je stroj často poistený a aktivuje čerpadlo na odstránenie prebytku, aby sa zabránilo úniku. Keď sa nestihne dostať do nádrže, všetka tekutina z vodovodu okamžite odtečie do kanalizácie.

To pokračuje, kým majiteľ práčky nezastaví príjem tekutín a neodstráni príčinu problému.

Snímacie zariadenie

Teraz poďme zistiť, ako funguje tlakový spínač. Hlavnou časťou snímača je plastový kryt, ktorý drží hlavné konštrukčné prvky. Medzi nimi:

  • vstupová armatúra;
  • membrána s prítlačným hrotom;
  • dva paralelné kontakty;
  • skrutka nastavenia citlivosti;
  • skrutka úrovne;
  • prítlačné prvky upevňujúce dve pružiny.

Variácie nie sú vylúčené. Takže v elektronických tlakových spínačoch je oscilačný obvod. V dvojkomorovej - okrem spodnej dutej priehradky je zhora druhá, ako aj prídavná medziblana a pár kontaktov.

Typické poruchy snímača hladiny

Keď viete, čo je snímač hladiny a za čo je zodpovedný, je ľahšie podozrievať, že niečo nie je v poriadku, už v prvých fázach. Potom môžete problém vyriešiť rýchlo a s minimálnymi nákladmi. Takže zlyhanie môžete odhadnúť podľa niekoľkých príznakov.

    Cyklus sa začal s prázdnym bubnom. Systém nedostal signál prázdnej nádrže a začal umývať. Horšie, ak je súčasne zapnuté aj vykurovacie teleso. To nevyhnutne povedie k vyhoreniu vykurovacieho telesa a kabeláže, ktorá nie je určená na nečinnú prevádzku.
  1. Prívod vody sa nezastaví alebo sa okamžite zastaví. Prvá možnosť je horšia, pretože nekontrolované plnenie nádrže je plné netesností a skratov.
  2. Ťažkosti s odvodňovaním. Signalizácia potreby vypúšťania je ďalším bodom, pre ktorý je potrebný tlakový spínač. Ak dôjde k poruche, po skončení cyklu odstreďovania sa cyklus zastaví s plnou nádržou a zamknutými prístupovými dvierkami.
  3. Žiadne oplachovanie. Voda nemôže byť nahradená čistou vodou, pretože nefunguje ani odtok, ani záliv.

Moderné práčky sú schopné samy diagnostikovať problém a zobraziť príslušnú chybu na digitálnom displeji. V starších modeloch je situácia komplikovanejšia - snímač musí byť neustále kontrolovaný na funkčnosť, aby sa problém včas odstránil. Verifikačný algoritmus je popísaný nižšie.

Ako skontrolovať položku?

Pred obviňovaním snímača hladiny vody zo zastavenia prevádzky práčky by ste mali potvrdiť alebo vyvrátiť svoj odhad. Na to stačí skontrolovať jeho výkon pomocou jednoduchého algoritmu. Správame sa takto:

  • odpojte práčku zo siete;
  • zavri vodu;
  • odnímte horný panel zo stroja odskrutkovaním dvoch skrutiek na zadnej strane a posunutím krytu smerom k sebe;
  • umiestnite snímač (najčastejšie je umiestnený v hornej časti bočnej steny);
  • nájdite rúrku s priemerom rovným vstupnej armatúre;
  • uvoľnite svorku na tlakovej hadici a uvoľnite ju;
  • vložte do nej pripravenú tubu a zľahka prefúknite.

Ak ste počuli 1-3 kliknutia, kontakty fungujú bez problémov. Potom starostlivo skontrolujte puzdro a všetky priľahlé vodiče, či nie sú poškodené a zablokované. Poslednou fázou testovania bude pripojenie multimetra. Nastavíme zariadenie na meranie odporu a priložíme sondy na svorky na tlakovom spínači. Všetko je v poriadku, ak sa zmenia hodnoty na displeji, inak diel demontujeme a nainštalujeme nový.

Dôležité! V niektorých prípadoch je možné tlakový spínač nastaviť dotiahnutím skrutiek, to však môžu urobiť len servisní technici.

Poškodený snímač sa väčšinou nedá opraviť. Zostáva iba odskrutkovať skrutky držiace kryt, odrezať svorky a odpojiť všetky potrubia s kontaktmi. Po zakúpení podobnej kópie a jej nainštalovaní do práčky namiesto predchádzajúcej.
