Takmer všetky moderné práčky sú vybavené solenoidovými ventilmi. Práve tieto zariadenia sú zodpovedné za odber vody do nádrže, pretože sú vylepšeným „kohútikom“ - uzatváracím zariadením. Na rozdiel od motora alebo čerpadla sú však ventilové mechanizmy pre používateľov automatických strojov prakticky neznáme, čo často vedie k ich poruche. Odporúčame, aby ste nezostali bokom, ale rozobrali princíp činnosti ventilu práčky, jeho štruktúru a odrody. Pomôže vám to lepšie spoznať stroj a ušetriť peniaze na údržbu zariadenia.
Na čo slúži toto zariadenie?
Takmer všetky moderné práčky, bez ohľadu na cenový segment a krajinu pôvodu, sú vybavené solenoidovými ventilmi. Tieto zariadenia určite nájdete na lacných modeloch Indesit s Aristonom a na drahých modeloch Samsung, Bosch a LG. Umiestnenie a vzhľad ventilového rozvodu sa môže líšiť, ale funkcia a princíp činnosti zostávajú rovnaké.
Solenoidový ventil je nepostrádateľným prvkom plniaceho systému modernej práčky.
Hlavnou úlohou prívodného ventilu je riadiť prívod vody do nádržky práčky. Stručne povedané, zariadenie funguje nasledovne:
- užívateľ spustí program prania;
- doska pošle ventilu príkaz na naplnenie vody;
- ventilová cievka sa spustí, membrána sa „otvorí“;
- voda sa berie z vodovodu;
- presostat kontroluje hladinu prichádzajúcej vody, akonáhle je dosiahnuté požadované množstvo, hlási to modulu;
- príkazy dosky na zastavenie zálivu;
- ventil sa aktivuje, membrána sa uzavrie, prívod vody sa zastaví.
Jednoducho povedané, ventil funguje ako uzatvárací ventil v podložke – vodovodnej batérii. S jeho pomocou sa voda spustí alebo zastaví v nádrži cez prívodnú hadicu, dávkovač a potrubný systém. Činnosť zariadenia je riadená riadiacou doskou.
Konštrukčné prvky

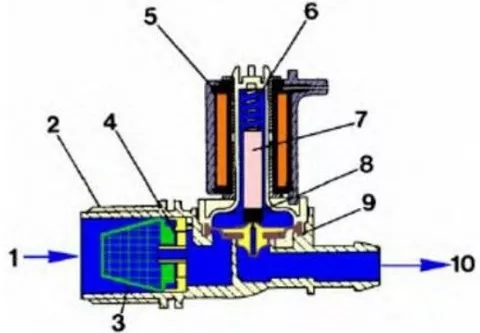

Ak chcete podrobnejšie pochopiť, ako ventil funguje, pomôže vám štúdium jeho dizajnu. Jedná sa o malé zariadenie v bielej, modrej alebo šedej farbe, ktoré sa nachádza v mieste, kde je prívodná hadica pripevnená k práčke. Zariadenie sa skladá z nasledujúcich častí:
- prípad;
- cievka s elektromagnetickým jadrom;
- jar;
- kotúč pripevnený na jadre (hrá úlohu ventilu, ktorý blokuje prietok vody do stroja).
Telo sacieho ventilu je vyrobené z polymérových materiálov odolných voči vysokej teplote, ako aj z mosadze a nehrdzavejúcej ocele. Membrána a tesnenia, ktoré zabezpečujú tesnosť, sú vyrobené z žiaruvzdornej gumy, gumy alebo silikónu. Hlavnú úlohu zohrávajú elektrické magnety - solenoidy inštalované vo výsuvnej cievke.
Jednoduchý dizajn plniaceho ventilu výrobcovia neustále zdokonaľujú. V snahe zvýšiť životnosť zariadenia a urýchliť zber vody, firmy experimentujú s materiálmi, nátermi, tvarom a počtom cievok. Ale funkcia a princíp činnosti ventilového mechanizmu zostáva nezmenený.
Ako funguje ventil?
Plniaci ventil sa ovláda z riadiacej dosky a mení polohu „otvorené“ na „zatvorené“.Väčšinu času zostáva mechanizmus nehybný - na cievku nie je privedené napätie, kotúč je spustený, membrána s pružinou je pritlačená k sedlu. To všetko zaisťuje tesnosť zariadenia a voda z vodovodu sa nedostane do zariadenia.
Hneď ako používateľ začne prať, procesor vyšle zodpovedajúci signál do cievky ventilu. Elektromagnety sa aktivujú, tyč sa stiahne spolu s piestom, disk sa zdvihne a otvorí sa "vchod" do stroja. Do nádrže sa začne nalievať voda pod tlakom.
Vytáčanie sa zastaví po ďalšom signáli z modulu. Od tlakového spínača dostane informáciu o konci súpravy a vypne prívod elektrického prúdu do cievky. Magnetické pole zoslabne, membrána sa aktivuje, tyč sa vráti do pôvodnej polohy a „klapka“ sa spustí. Systém zafixuje plnú nádrž a spustí cyklus. A tak pri každom praní.
Ventil vyžaduje napätie 220V a taktovaciu frekvenciu 50Hz.
Niektoré modely ventilov majú svoje vlastné charakteristiky. Takže pri ovládaní zastaraných zariadení s jednou cievkou sa aktivuje páka mechanického príkazového zariadenia. S jeho pomocou sa voda nasáva najskôr do jedného oddelenia zásobníka prášku a potom do druhého. Moderné ventilové mechanizmy majú od dvoch do piatich cievok, čo zjednodušuje plnenie bubna a zvyšuje odolnosť zariadenia proti opotrebovaniu.
Rôzne zariadenia
Ventily na prívod vody sú takmer na každej práčke a fungujú na rovnakom princípe, často sa však líšia typom a inými charakteristikami. Zvyčajne sú na automatoch inštalované normálne uzavreté mechanizmy, ktoré fungujú na základe interakcie prúdu a elektrických magnetov. Zariadenia sa líšia podľa niekoľkých kritérií: od veľkostí a materiálov až po počet cievok.
- Počet zvitkov. „Staré“ stroje boli vybavené jednocievkovými ventilmi, zatiaľ čo moderné majú často 2-3, často 4 a 5 elektromagnetov. Čím viac magnetov, tým rýchlejšie zariadenie funguje a mechanizmus spoľahlivejší.
- Výrobný materiál. Puzdro je plastové alebo kovové a tesnenia sú vyrobené z gumy, silikónu, gumy alebo fluoroplastu.
- Veľkosť vodovodných prípojok. Bežnejšie sú ventily určené na pripojenie k ½ alebo ¾ palcovej hadici.
Existujú univerzálne ventily s označením 1/90. Tieto zariadenia majú jediný pravouhlý vývod, pričom fixačná doska zostáva odnímateľná a ľahko sa prispôsobí do požadovaného stupňa. Vďaka "mobilite" je zariadenie vhodné pre väčšinu jednocievkových strojov.
