Vzhľadom na vysokú vlhkosť v kúpeľni je nežiaduce inštalovať a používať elektrické spotrebiče. Avšak pre pohodlie a pohodlie rodinných príslušníkov je potrebné mať v tejto miestnosti nejaké vybavenie. Vo väčšine prípadov sa tu nachádzajú práčky a ohrievače vody.
Nepokúšajte sa inštalovať kotol a práčku nejakým spôsobom, niektorí dokážu usporiadať svoje napájanie jednou zásuvkou. Takéto činnosti nie sú nebezpečné a môžu viesť k požiaru alebo úrazu elektrickým prúdom. O tom, ako správne, v súlade so všetkými pravidlami na pripojenie ohrievača vody a práčky, budeme hovoriť v tomto článku.
Všeobecné zásady pripojenia
Úprimne povedané, v kúpeľni sa ľudia zvyčajne neobmedzujú na zapínanie iba písacieho stroja a kotla. Okrem týchto jednotiek v izbe použite fén, elektrický holiaci strojček, "uterák", ľahké zariadenia. Samozrejme, to nie je úplne bezpečné, ale ak inteligentne organizujete elektrické zariadenia, nebudete musieť vzdať obvyklého pohodlia. Správne schéma zapojenia zariadení minimalizuje riziko obvodu, požiaru alebo úrazu elektrickým prúdom.
Veľké spotrebiče elektrickej energie, ako sú kotly s výkonom viac ako 3, 5 kW, musia byť pripojené k rozvodnej sieti priamo zo samostatného stroja, bez toho, aby sa zabezpečilo, že na mieste je zariadenie na nízke napätie určené na odpojenie napájacieho zdroja v prípade únikového prúdu. Alebo to sa deje s použitím difwavomat s odozvovým prúdom maximálne 30 mA.
Zahrnutie vyhrievaného držiaka na uteráky do samostatnej elektrickej zásuvky nevyzerá do interiéru dostatočne esteticky, takže pri vytváraní elektrického obvodu je vhodné ho priamo pripojiť k stroju.
Takže aký je najlepší počet zásuviek v kúpeľni pri položení elektrického vedenia? V prípade, že stroj nie je inštalovaný v miestnosti, stačí jeden alebo dva elektrické body, ale ak je tu kotol a podložka, je lepšie vytvoriť tri alebo štyri zásuvky.
Umiestnenie zásuviek a elektrických spotrebičov

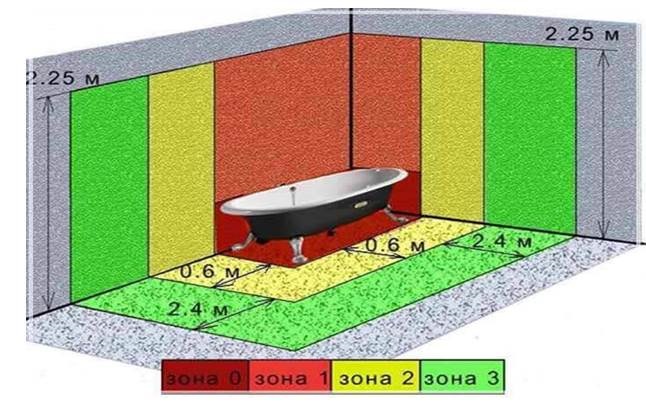

Podľa normy GOST R 50571.11-96 (IEC 364-7-701-84), časť 7, časť 701, kúpeľňa je bežne rozdelená na zóny, ktoré označujú prípustnosť alebo neprípustnosť inštalácie elektrických spotrebičov v nich. Na obrázku môžete vidieť tieto zóny.
Pri pohľade na prezentovaný obrázok môže používateľ jasne určiť, kde je možné inštaláciu elektrického zariadenia a v ktorom je prísne zakázané. takže:
- Zóna nuly obsahuje miesta, kde je voda, je to vana, sprcha, umývadlo. Je prísne zakázané používať zariadenia s napätím vyšším ako 12 V, ktoré sú v tesnej blízkosti vody. Je tiež nemožné umiestniť napájacie zdroje v tejto zóne;
- Zóna 1 obklopuje predchádzajúcu zónu, zvyčajne priľahlé steny, nie je tu možnosť inštalovať zásuvky, avšak miesto je vhodné na umiestnenie ohrievača vody;
- druhá zóna je umiestnená vo vzdialenosti 0, 6 m od hraníc zóny 0. Tu môžete inštalovať kotol, ako aj svietidlá s ochrannou triedou 2;
- Zóna 3 je relatívne bezpečná, môžete tu a ďalej umiestniť elektrické body do vnútra, ale dávajte pozor, aby zásuvky a spínače boli chránené pred vlhkosťou a parou.
V oblasti nuly, prvej a druhej zóny je zariadenie spojovacích skríň, rozvádzačov a ovládacích zariadení zakázané.
Regulujte vedenie káblov v kúpeľni a pravidlá EIR pre elektrické inštalácie. Ustanovenie 7.1.40 hovorí o požiadavkách na elektrické vedenie. Opisuje, čo je povolené ako otvorená inštalácia káblov s požadovaným prierezom a inštalácia skrytých elektrických vedení. Prípustná teplota ich izolácie musí prekročiť 170 ° C.
Odstavec 7.1.48 sa zaoberá tým, koľko je možné inštalovať nádoby v miestnosti s vysokou vlhkosťou vo všeobecnosti. Podľa údajov je zakázané inštalovať napájacie body vo verejných sprchách a v apartmánoch, domoch a hotelových izbách v kúpeľni môžete umiestniť zásuvky, ale iba v tretej zóne. Je nevyhnutné, aby elektrické body boli pripojené cez izolované transformátory, zariadenie RCD alebo typovacie zariadenie naprogramované na odozový prúd nie viac ako 30 mA.
Podľa GOST a noriem PUE musia byť zásuvky prepojené bezpečnostným zariadením s odozvovým prúdom do 30 mA, ktoré sa nachádza výlučne v tretej zóne. Pokiaľ ide o distribučné boxy, odporúča sa, aby boli umiestnené aj v zóne 3, a ešte lepšie, tesne za kúpeľňou.
Upozorňujeme, že v regulačných dokumentoch sa opisuje iba umiestnenie elektrických bodov podľa vybraných zón. Informácie regulujúce výšku výtoku, č. Preto vzhľadom na rozloženie napájacích bodov ich nainštalujte tak, aby ste zabezpečili pohodlné pripojenie zariadení k sieti.
Ako bolo uvedené vyššie, v tretej zóne je povolené namontovať zásuvky a výrobky musia byť vybavené ochrannou uzáverou. Skvelou možnosťou je rad kvalitných elektroinštalačných doplnkov značky Legrand Plexo.
Je potrebné splniť požiadavku PES, čo je zárukou bezpečnosti vás a vašej rodiny.
Schémy elektrickej komunikácie
Základným pravidlom pre umiestňovanie silných spotrebiteľov do kúpeľne je ich zapnutie cez UZO. Samostatný stroj na práčku a ohrievač vody je tiež nevyhnutný. Schéma možného pripojenia je uvedená nižšie.
Na prístroji nového elektrického obvodu kúpeľne je možné použiť aj nákladné listy, ako aj zabudované elektrické výrobky. Podľa PES je možné položiť vonkajšie vedenie, ak nemáte v pláne začať opravu v kúpeľni, ani namaľovať steny a skryť káble pod finálnymi materiálmi.
Komunikácia pre veľkých spotrebiteľov
Práčka a kotol sú zaradené do kategórie výkonných spotrebičov elektrickej energie, preto ich treba namontovať do kúpeľne, je potrebné vybaviť samostatné potrubia chránené strojmi. Nemôžete použiť rovnakú zásuvku pre práčku alebo ohrievač vody. Pre každé zariadenie, ktoré má prídavný štít so zbraňou, je potrebné zabezpečiť samostatný bod napájania .
Aký kábel je potrebný na pripojenie zariadenia? Zvolená je časť kábla so zameraním na výkon spotrebiča. Je žiaduce zvárať alebo spájkovať drôty. Pripojenie sa realizuje v uzatvorenej spojovacej skrini, ktorá je úplne chránená pred vlhkosťou.
Ak je zariadenie elektrickým obvodom, odporúča sa nepoužívať svorkovnice, najlepšie je zvlnenie pomocou objímky.
Rozvodná skrinka je inštalovaná mimo kúpeľne, ale ak nie je taká možnosť, namontujte ju do interiéru výberom štítu s ochranou triedy IP68. Ohrievač vody musí byť pripojený pomocou elektropanelového doskového zariadenia s dvojpólovým automatickým zariadením vybaveným zariadením RCD.
